产品型号
产品名称 | 型号 |
直读远传水表 | KDY |
直读远传热水表 | KDYR |
主要特点
1.光电直读手艺 ，，，，，，直接读取水表的窗口值 ，，，，，，无累计误差。。。。。。。。
2.表内无电源 ，，，，，，直读装置仅在抄表瞬间加电事情。。。。。。。。
3.直读水表无需初始化 ，，，，，，抄表系统维护事情量小。。。。。。。。
4.表计地点可以无邪设定 ，，，，，，每只表计有唯一地点 ，，，，，，利便管理维护。。。。。。。。
5.M-BUS总线标准 ，，，，，，通俗两芯线缆链接 ，，，，，，不区分正负极 ，，，，，，同时完成数据通讯和提供表计电源功效。。。。。。。。
6.树型结构布线 ，，，，，，利便施工维护执行标准。。。。。。。。
7.防水设计：产品接纳整体密封防水工艺。。。。。。。。
主要手艺参数
项目 | 手艺参数 | |
公称直径DN | 常用流量Q3 (m3/h) | 毗连螺纹 |
15 | 2.5 | G3/4 |
20 | 4 | G1 |
25 | 6.3 | G1? |
32 | 10 | G1? |
40 | 16 | G2B |
50 | 25 | G2 1/2B或法兰 |
65 | 40 | 法兰 |
80 | 63 | |
100 | 100 | |
125 | 160 | |
150 | 250 | |
计量品级 | 2.0级 ，，，，，，R80/R100 | |
压力损失 | ≤0.063 MPa | |
事情压力（MPa） | ≤1.6MPa | |
使用条件 | 冷水水表介质温度：0.1℃～40℃；；；；；；相对温度＜93%；；；；；； | |
天气和机械情形条件 | B类 | |
电磁情形条件品级 | E1：住宅、商业、轻工业 | |

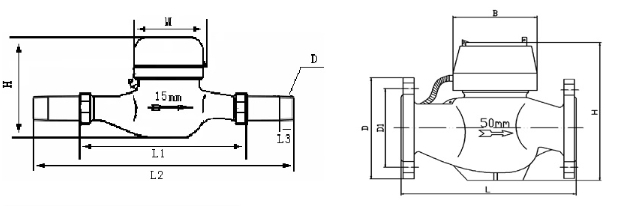

水平装置直读远传水表形状尺寸
示图 | 口径 | L1 | L2 | L3 | H | W | D |
mm | |||||||
（1） | DN15 | 165 | 255 | 14 | 123 | 82 | R1/2″ |
（1） | DN20 | 195 | 295 | 16 | 123 | 82 | R3/4″ |
（1） | DN25 | 225 | 341 | 18 | 125 | 86 | R1″ |
（1） | DN32 | 230 | 365 | 20 | 137 | 90 | R1 1/4″ |
（ ） | DN40 | 245 | 374 | 21 | 180 | 120 | R1 1/2″ |
示图 | 口径 | L | B | H | D | ||
（2） | DN50 | 280 | 135 | 195 | 法兰毗连按GB/T17241.2-1998 | ||
水表型号 | 公称直径DN | 长度L（mm） | 高度H（mm) | 拆卸高度＞G（mm） | 毗连法兰按 GB/T 17241.6-1998 | ||
法兰外径D（mm） | 螺栓孔中心直径D1（mm） | 单边螺栓与孔直径 | |||||
KDY | 65 | 200 | 218 | 236 | 185 | 145 | 4-?19 |
80 | 225 | 280 | 341 | 200 | 160 | 8-?19 | |
100 | 250 | 290 | 341 | 220 | 180 | 8-?19 | |
125 | 250 | 310 | 341 | 250 | 210 | 8- ?19 | |
150 | 300 | 320 | 341 | 285 | 240 | 8- ?23 | |
200 | 350 | 364 | 358 | 340 | 295 | 8/12-?23 | |
该尺寸仅供参考 ，，，，，，订货时请电话咨询 | |||||||
配套系统装备
产品名称 | 规格 | |
直读远传水表 | KDY | KD型智能管理软件、射频卡读写用具、卡片、接受螺母（法兰盘）；；；；；； |
直读远传热水表 | KDYR | KD型智能管理软件、增强通讯适配器（型号：KDTXSB-1）、远程数据收罗器（M-BUS）、接受螺母（法兰盘）；；；；；； |
