产品概述

单相电子式预付费电能表是本公司集多年的电表设计履历，，，，，，所推出的新一代微型电能表。。。。。

该电能表接纳LCD显示，，，，，，可举行时钟、费率时段等参数设置，，，，，，并具有电能脉冲输出功效；；；；；；；；内置大功率继电器，，，，，，可实现外地拉闸、合闸，，，，，，从而实现预付费功效；；；；；；；；可用RS485通讯接口与上位机实现数据交流，，，，，，极大地利便了用电自动化管理。。。。。

该表性能切合国家GB/T17883和电力行业DL/T614对电能表的各项手艺要求。。。。。普遍用于种种住宅、高层修建、阛阓、宿舍、学校等领域。。。。。

主要手艺指标

○ 额定电压：220V

○ 事情电压：AC150~260V

○ 标定电流：10（40）A、15（60）A

○ 精度品级：1级

○ 脉冲常数：900imp/kW?h

○ 参比频率：50Hz

○ 装置方法：导轨

功效特点（对应功效列表）

基础型（型号代码100、101、102）

◎预付费（倒计数）功效：用户须先购电后用电，，，，，，欠费断电，，，，，，缴费方法多样。。。。。 ◎后付费（正计数）功效：古板模式，，，，，，先用电后交费。。。。。

◎控制功效：内部有继电器，，，，，，可以控制及监控用户用电。。。。。

◎过载；；；；；；；；ぃㄏ蘖鳎┕πВ旱庇没Ц涸亓杓菰视米畲蟾涸厥，，，，，，该用户自动断电；；；；；；；；ぁ。。。。

◎允许透支电量功效：凭证用户信誉差别可设置差别允用透支电量，，，，，，凌驾设置参数后欠费断电。。。。。

◎断电自动恢复功效：用户断电；；；；；；；；ず，，，，，，在划定的断电次数内，，，，，，用户使用最大功率降至允许使用规模内，，，，，，系统可以自动恢复供电。。。。。

◎低电量报警功效：可设置报警电量，，，，，，当用户的用电量低于设定值时，，，，，，电表的电量显示窗口会自动闪灼或对用户举行断电提醒。。。。。

多功效型（型号代码103、104、105）

◎具备基础型所有功效

◎多功效：具备多费率及蹊径电价双重功效。。。。。

蹊径：8个蹊径、8个电价，，，，，，两套蹊径，，，，，，支持蹊径切换；；；；；；；；

多费率：8个时区、8个时段表、每个时段表8个时段；；；；；；；；

蹊径功效：可以将每月用电量分为8个蹊径，，，，，，对每个蹊径设置差别的单价（蹊径电价），，，，，，用户用电量抵达哪个蹊径就执行哪个蹊径的单价，，，，，，即用电量少，，，，，，电价就少，，，，，，提倡住民节约用电；；；；；；；；

多费率功效：将一年分为8个时区，，，，，，每个时区可设置8个时间段，，，，，，对应时段设置8个费率单价，，，，，，实现差别时区差别时段使用差别费率计费，，，，，，勉励用户在用电低峰期用电，，，，，，起到导向用电作用；；；；；；；；

◎月结功效：可以设置月结日期，，，，，，凭证设置月结日期多费率及蹊径电价执行月结，，，，，，生涯当月用电量，，，，，，及各个费率对应使用的用电量；；；；；；；；

公寓清静型（型号代码106、107）

◎具备基础型所有功效

◎免费赠予电量功效：即每月免费赠予房间一定电量，，，，，，并累加至剩余电量中。。。。。（可按每个月或每学期将免用怀抱额度自动下发到电表）

◎恶性负载识别功效：思量到案例用电问题，，，，，，产品可对恶性负载（恶性负载：容易组成火灾等危险的纯阴性发热用电器，，，，，，例如热的快、电炉、电锅等）举行控制，，，，，，而不影响正常（允许）用电器的使用。。。。。

◎准时殉国电（开关）功效：凭证每个时间段的通断状态，，，，，，实现对用户的准时通断电控制。。。。。每周56个时间点自行设定，，，，，，支付两套准时模式之间的切换。。。。。

◎断电事务纪录功效：电表将纪录每户电表最后一次断电的时间和断电缘故原由（例：欠费断电、过载；；；；；；；；ざ系纭⒍裥愿涸囟系绲龋，，，，，，便于管理职员盘问用户的断电情形。。。。。

◎夜间小功率限制功效：设置夜间负载参数，，，，，，夜间可利便用户使用小功率电器（如：电池充电器等）。。。。。

◎特许负载允用功效：可设置多个允用或禁用负载，，，，，，利便用户对特殊电器的正常使用及限制。。。。。

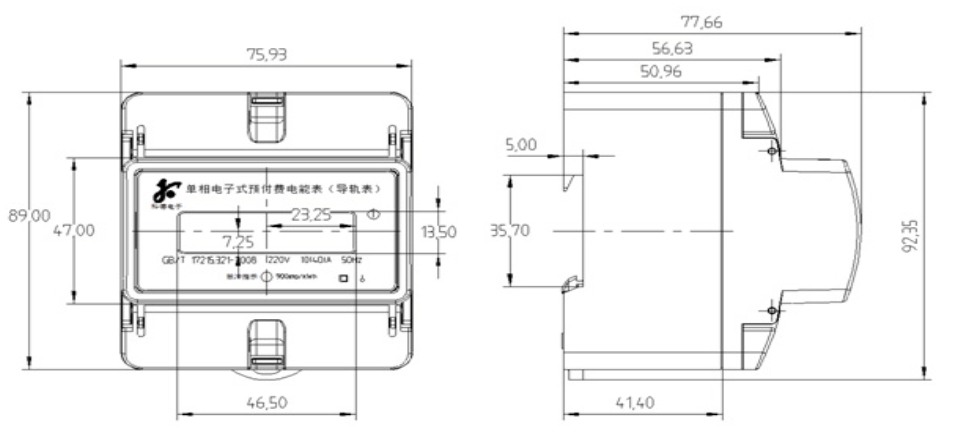

外型尺寸

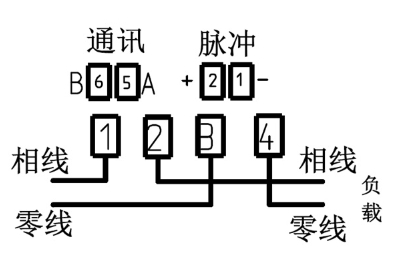

接线图

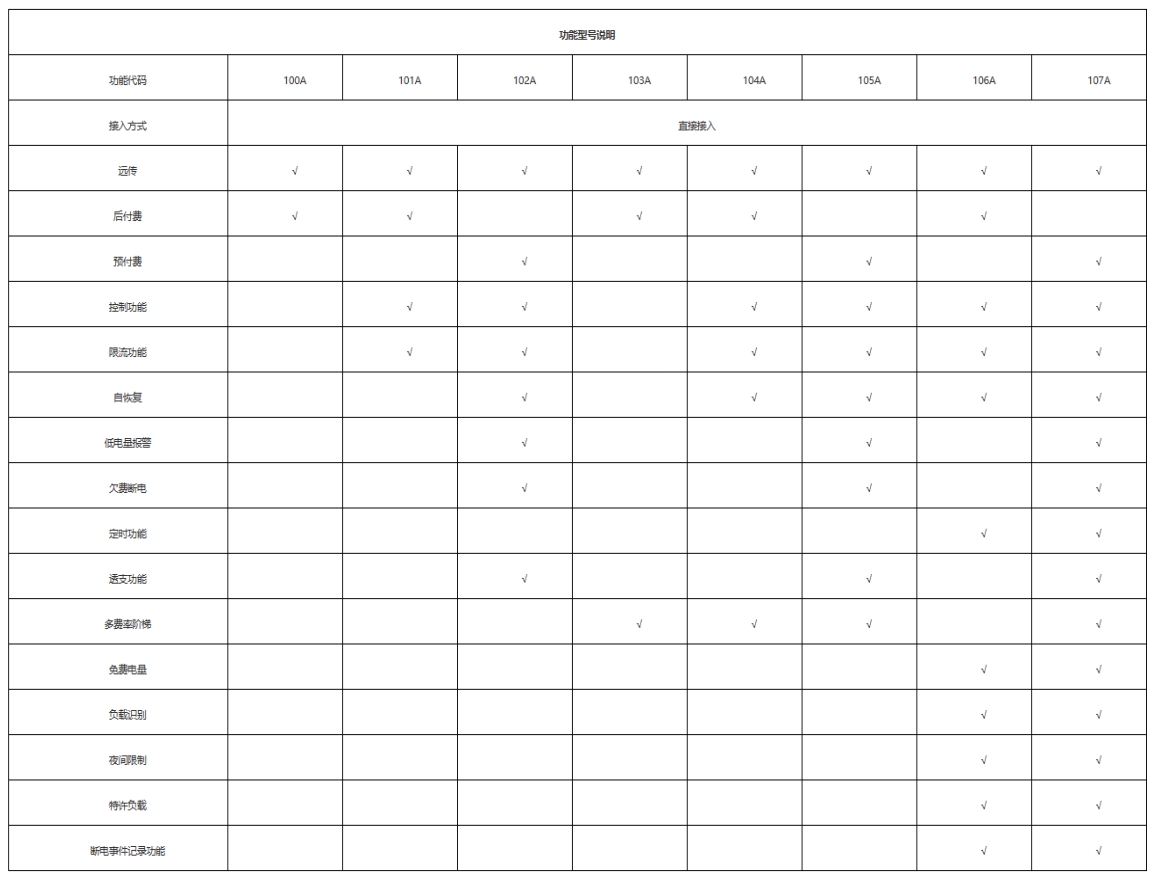

功效列表型号说明
